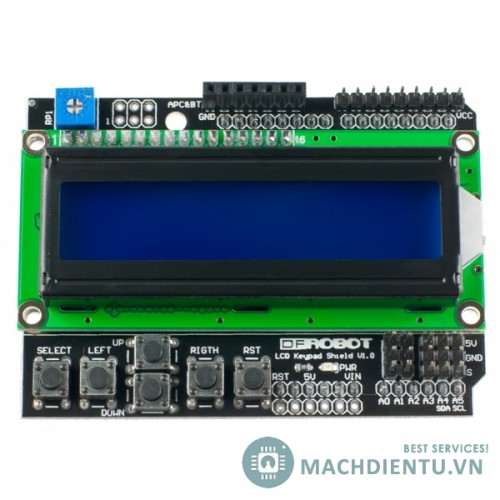

LCD1602 Keypad Shield

• LCD1602 Keypad Shield hoạt động ở điện áp 5V.
• Bao gồm LCD 2x16 và 6 nút nhấn.
• Sử dụng chân 4,5,6,7,8,9,10 và chân A0 của Arduino để giao tiếp với LCD.
• Không cần sử dụng chân 10 sau khi LCD đã được kết nối.
• Đèn nền xanh dương với chứ màu trắng.
• Sử dụng thư viện LCD 4bit.
• Điều chỉnh độ sáng đèn nền qua biến trở.

Pin connections:

Pin	Function
Digital 4	DB4
Digital 5	DB5
Digital 6	DB6
Digital 7	DB7
Digital 8	RS (data or signal display selection)
Digital 9	Enable
Analog 0	Buttons (select, up, right, down, left)

Xem code ví dụ
